[조경학과][3학년] 정원설계 - 나만의 마당을 만들기 위한 치열한 시간

조경학과에서 배웠던 지식들을 정리해보는 시간 제 4탄입니다.



이번 포스팅에서는 정원설계, 나만의 정원을 꾸미는 학문적 지식들을 배우면서 제가 어떤 정원을 만들고 싶은지에 대해서 알아보구요. 이 강의를 배우면서 만든 프로젝트들을 소개시켜드리도록 하겠습니다.



이전 포스팅 포토샵을 배운 프로젝트들을 보고싶으시다면 이걸 클릭해주세요.

[조경학과][2학년] 정말 치열하게 배웠던 포토샵 강의



---

🏡주택정원설계

🌳 정원설계 부지조사

- 대면 조사



나만의 주택을 만들기위해서 "정원설계"를 한다고 가정하며 이 강의는 시작 되었습니다.

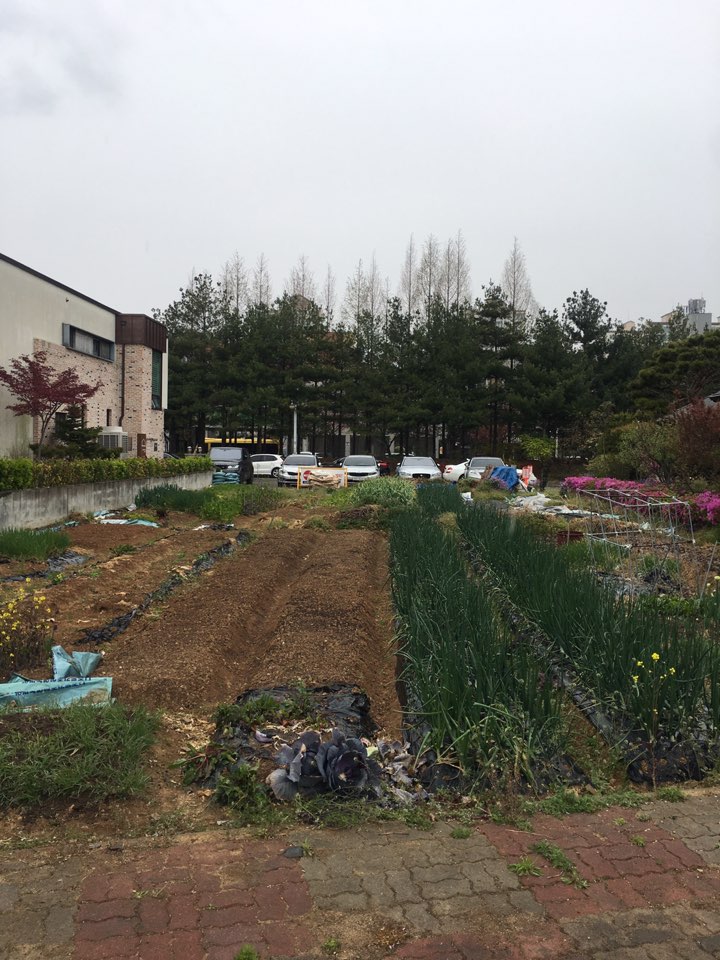

저만의 전원주택 설계하기 위해서는 토지를 우선 조사를 해야겠죠. 저는 광주광역시 광산구 신창동에 있는 전원주택 부지들을 돌아다니며 비어있는 땅을 조사했는데요. 이 부지가 평평하고 넓이도 적당해서 이 땅으로 결정을 하게 되었습니다.

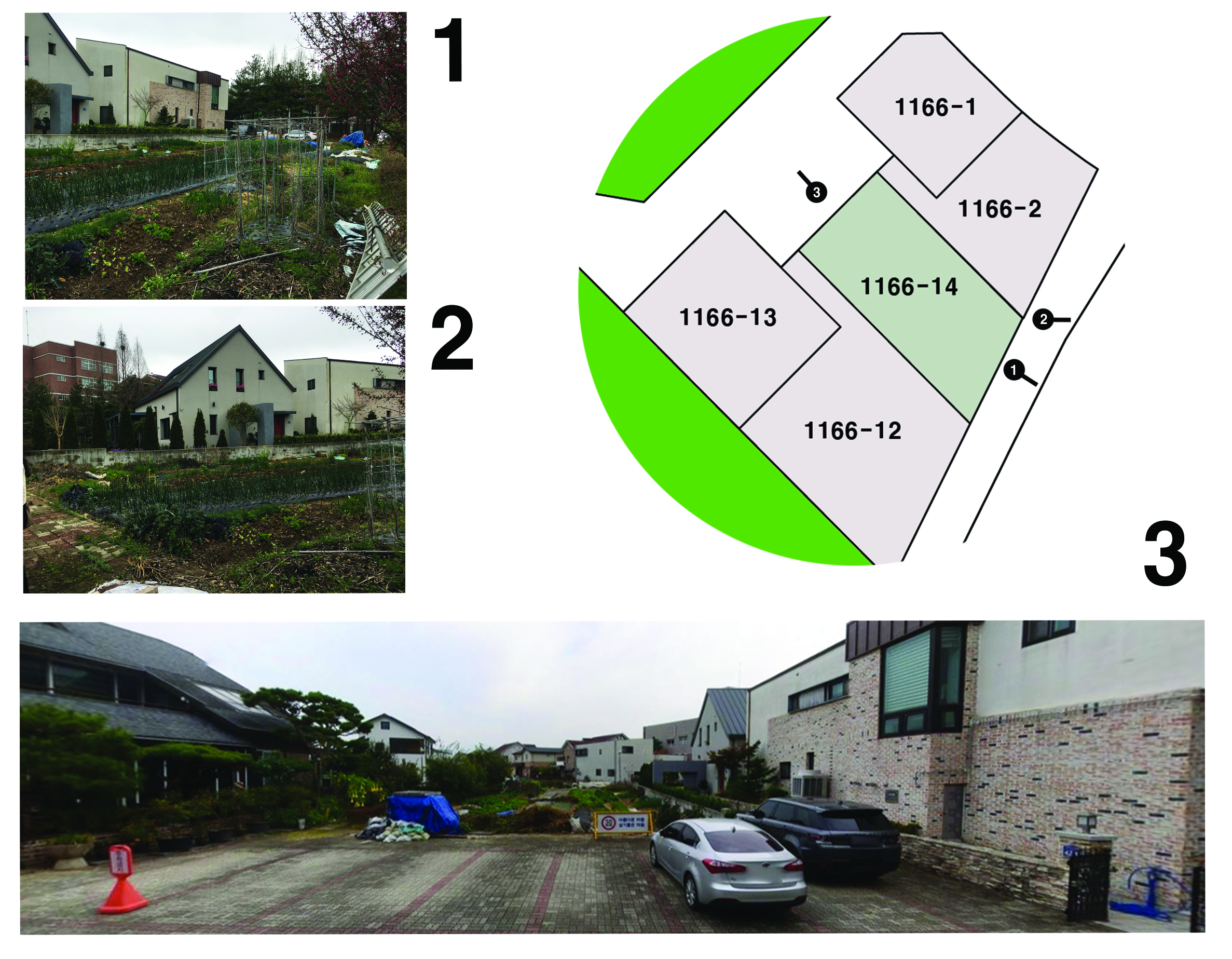

여러 각도로 사진을 찍으면서 특이사항이 있는지 혹은 어떤 모습인지를 사진으로 기록해놓는 모습입니다.



- 온라인 조사(토지이용계획, 도면리소스)

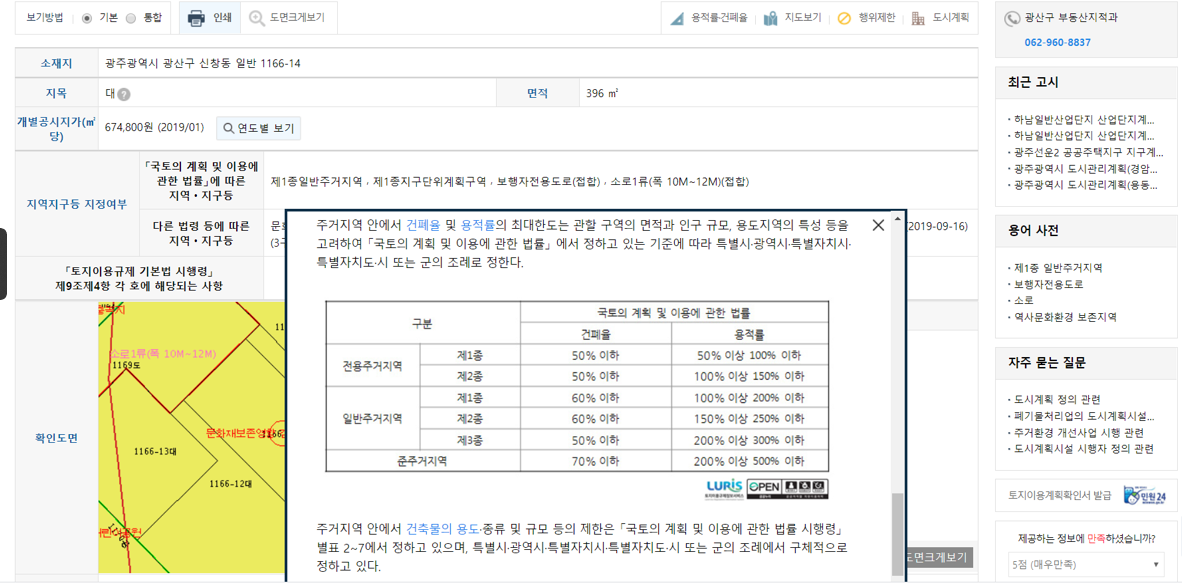

땅에 대한 정보들을 알기 위해서 국토교통부의 토지이음이라는 사이트를 이용할 수 있구요.

여기서 건폐율, 용적률등과 전원주택시 몇퍼센트의 조경을 해야하는지도 상세히 나와있어서 파악을 할 수 있었습니다.

토지이음



부지에 주택을 세우기 위한 건축조례를 살펴봤을때, 광주광역시에선 1000제곱미터 이하인 토지는 7퍼이상의 조경 즉 80제곱미터이상의 조경을 해야한다고 나와있습니다.







또한 기반시설들을 조사를 해봐야하는데요



- 전기는 주변 전신주에서 지상으로 유입되는 형태가 아닌, 케이블 트렌치라는 땅에 매립되어 전기를 인입하여, 주택에 공급이 되었습니다.

- 가스로는 도시가스 배관 연결관을 인입을 하고 상수도를 인입하여 물을 사용할 수 있게 만들어야합니다. 그 다음 우수관 및 집수정을 설치를 하여야합니다.



- 저의 부지 옆집에서는 저렇게 집수정이 있는 걸 볼 수 있었습니다.



- 오수,폐수 라인을 연결시켜서 오수와 폐수를 내보내는 역할을 해야합니다.



정리하자면 전기, 가스, 우수관 및 집수정, 오수, 폐수 등 기반시설등을 온라인, 오프라인으로 조사하는 과정을 거쳤습니다.



- 도면 시각화

CAD 파일 시각화

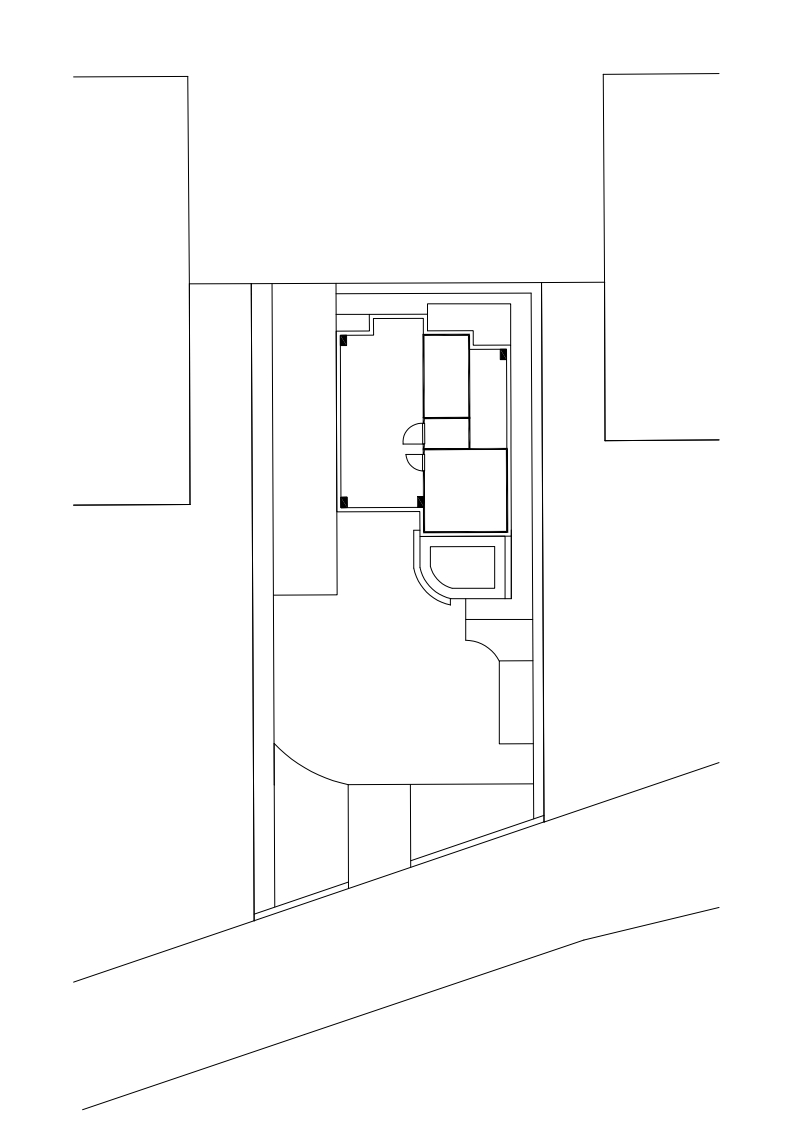

국토교통부에서 주어진 토지의 정보를 가지고 CAD 파일화 하여 정확한 면적 및 주변 토지를 나눴습니다. 이를 이용해서



토지의 정보를 시각화하여 보기 쉽도록 만들었습니다.



---



🌳 정원설계 주택선정 및 정원 스케치

- 주택선정

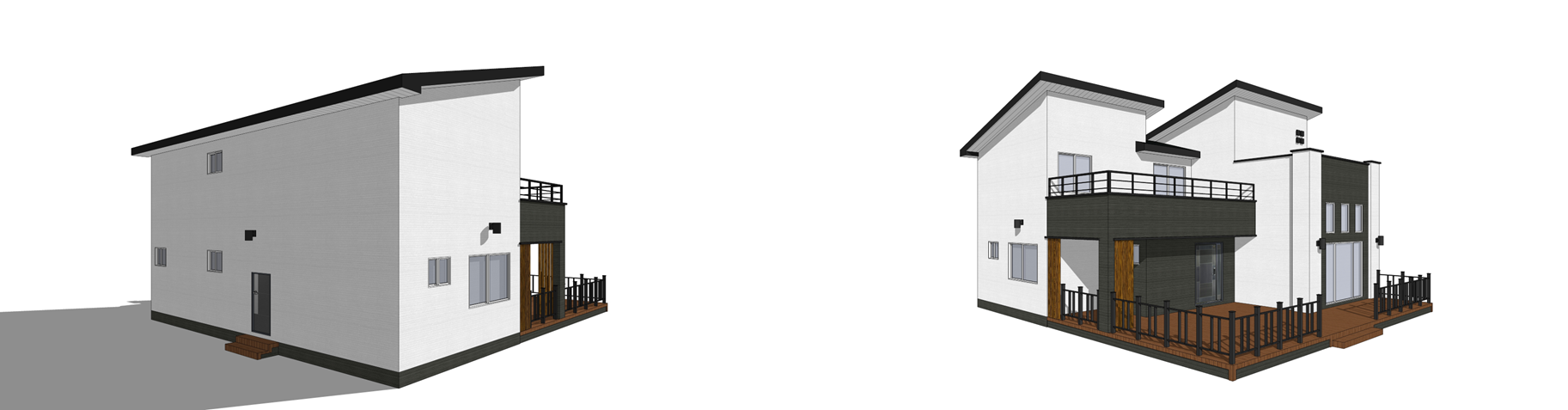

이런 주택을 만들면 좋겠다고 생각하고, 자료 조사때 주택을 선정하였습니다.



- 정원 스케치



부지에 주택을 넣고, 스케치를 진행해가면서 정원설계를 하는 기반을 잡게 되었습니다.

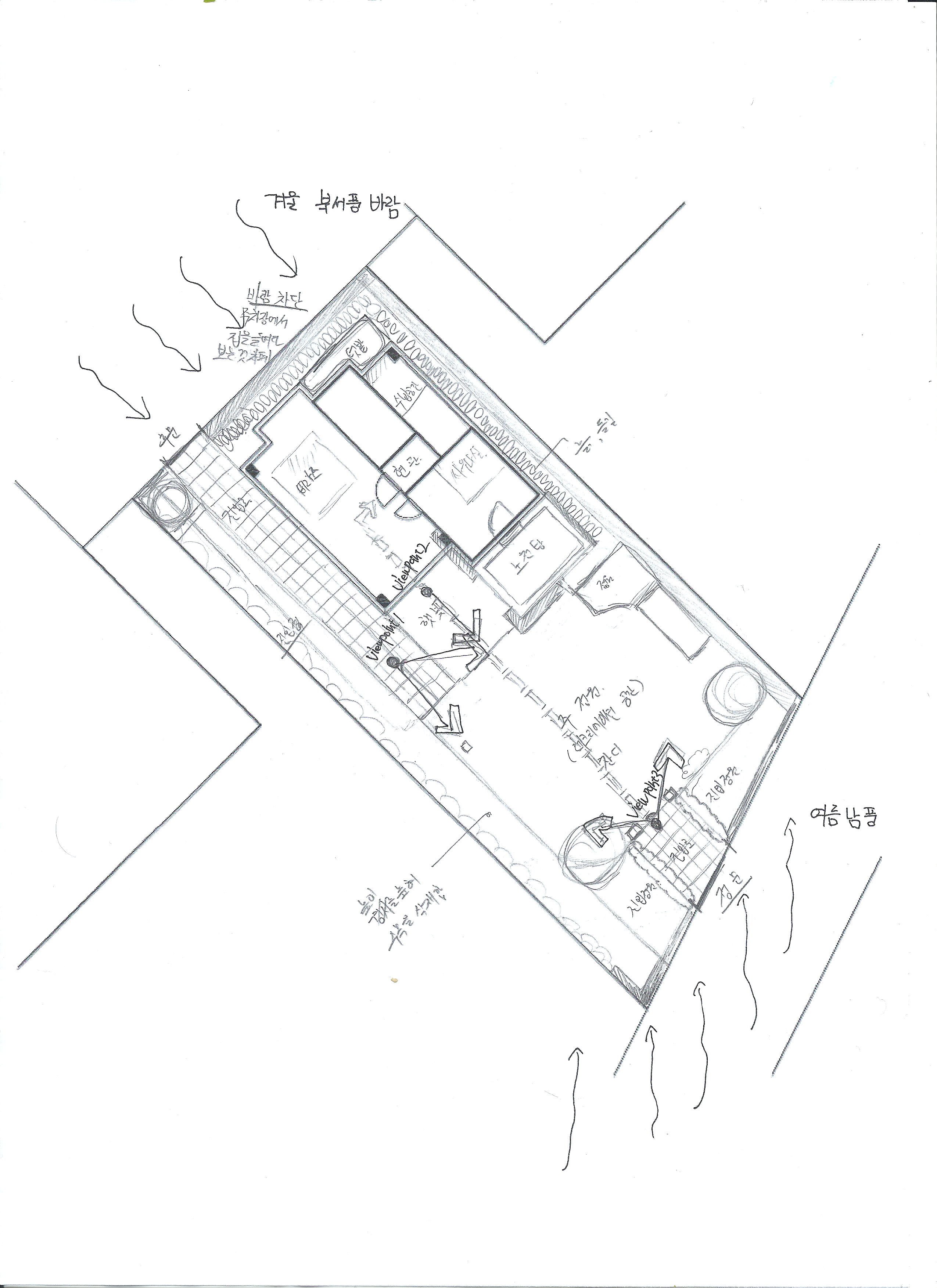

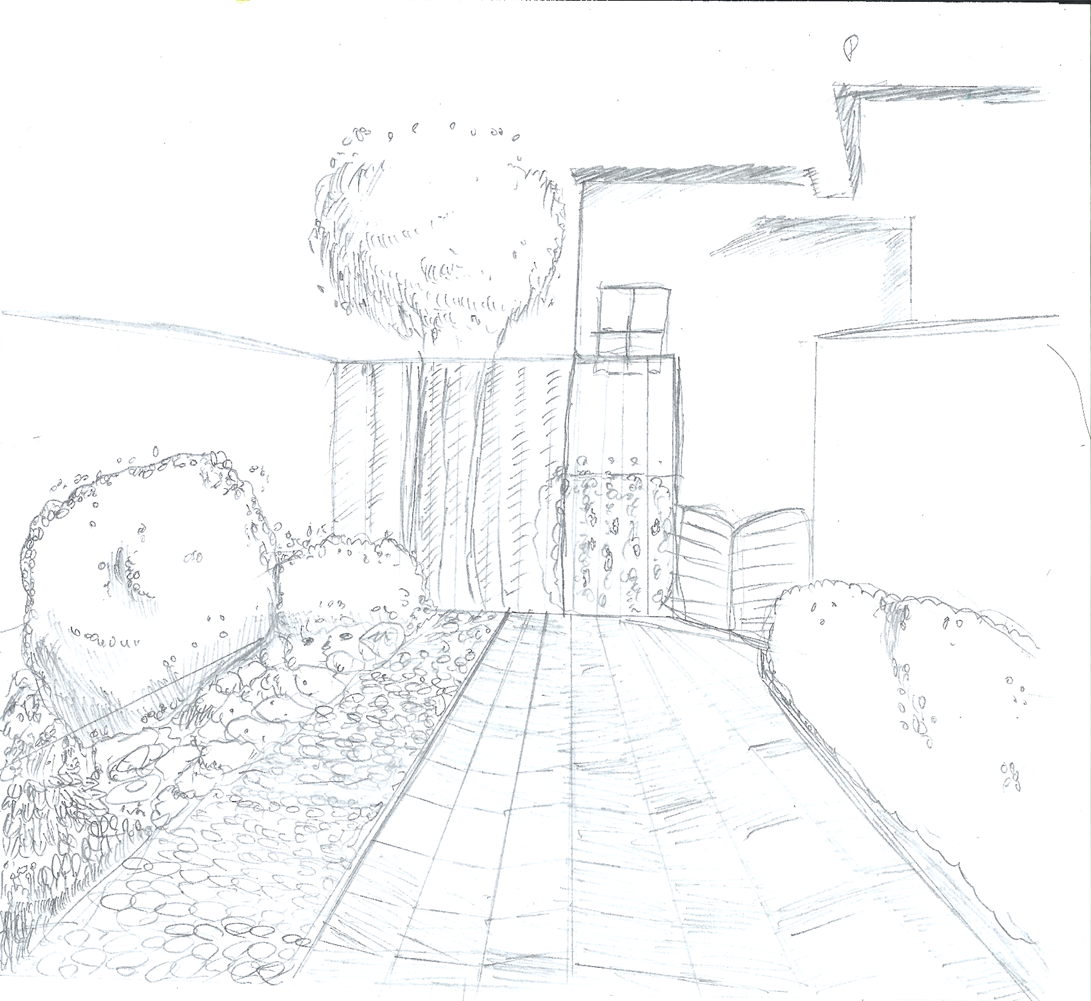

여러가지면을 구상해보는 스케치 도면 모습입니다.





스케치로 대략적인 느낌을 그려내었습니다.

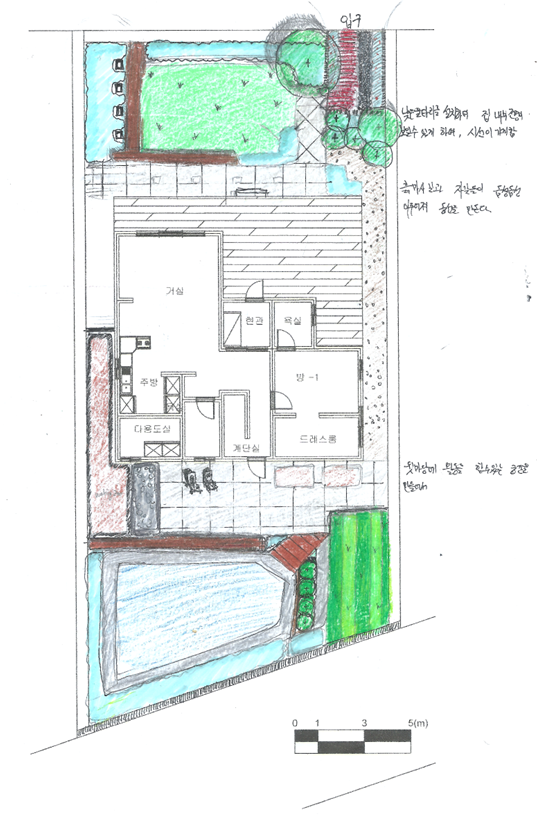

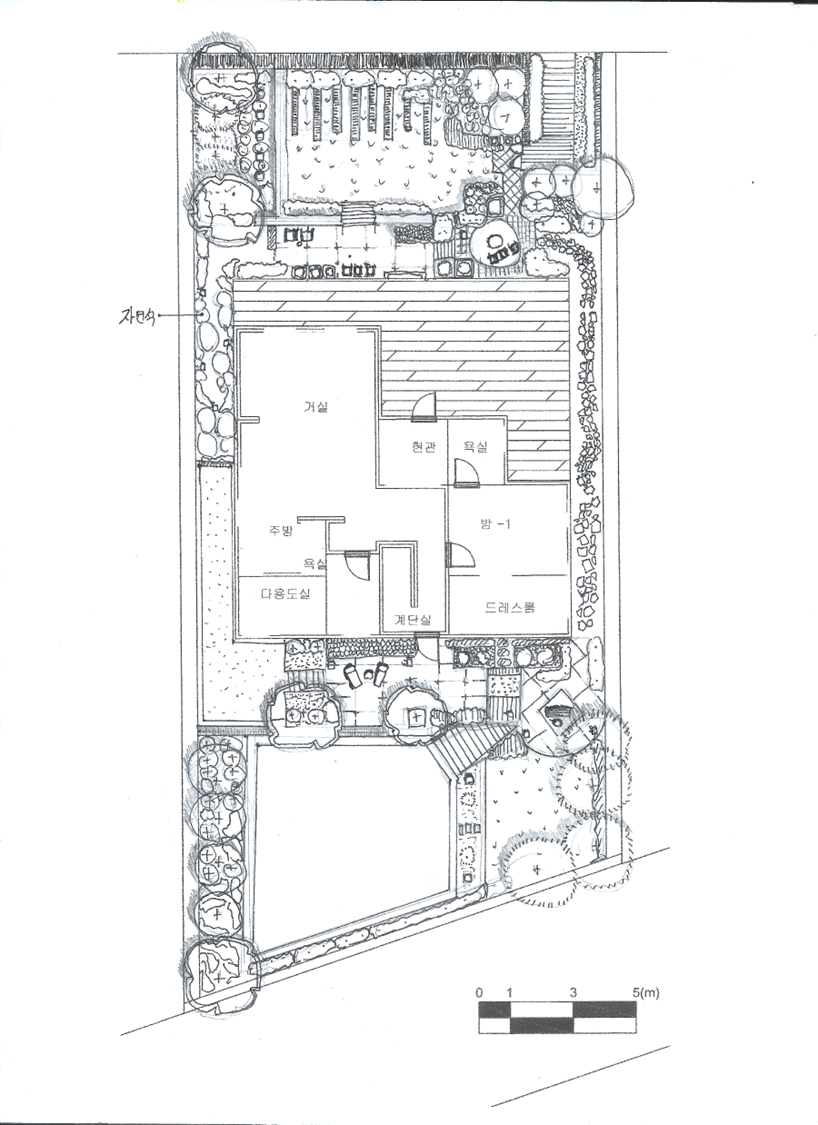

깔끔하게 리스케치를하며 기본 구상을 해봅니다





각 구역에 대한 다이어그램을 만들어 설명을 남기기도 하구요.



🌳 정원설계 도면 스케치 및 완성

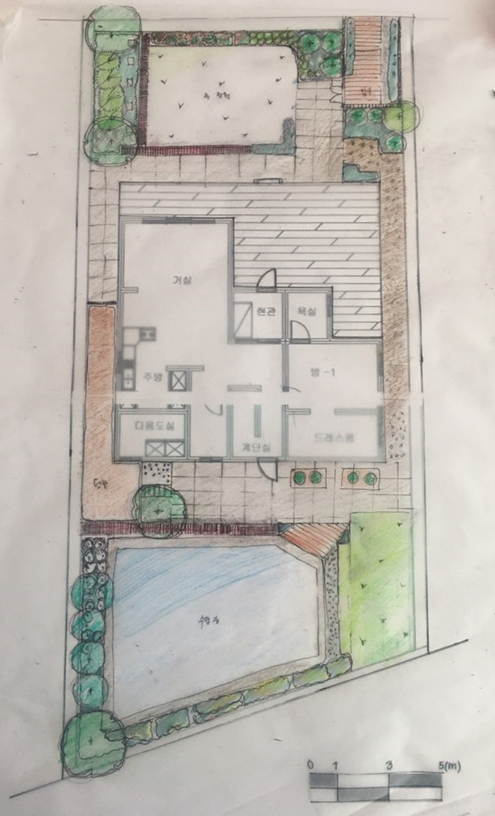

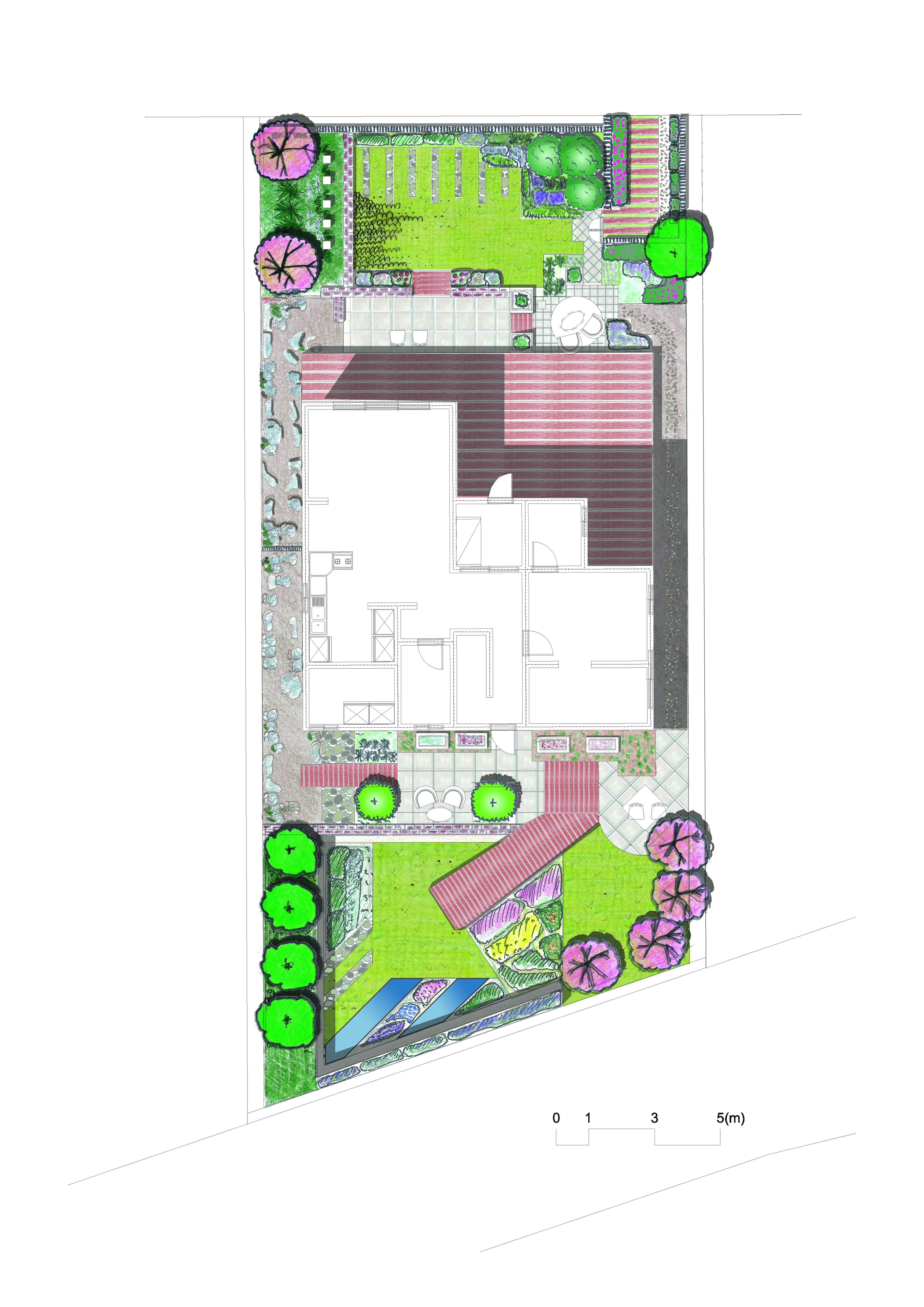

포토샵과 실제 드로잉한 색까지 그려내며 최종적으로 완성된 스케치 모습입니다.

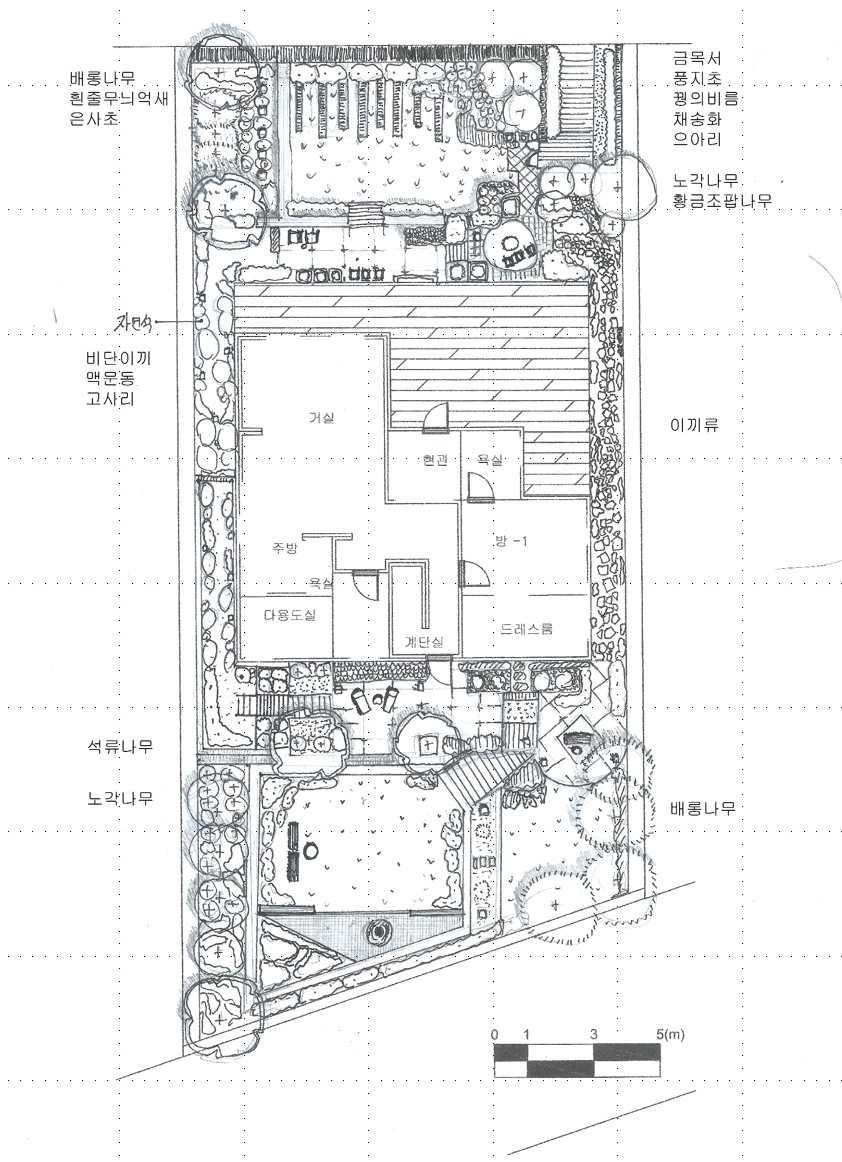

이런 과정으로 입면도, 단면도, 평면도까지 그려내고 식재까지 정리가 완성된 모습입니다.



---

🏡공동주택정원설계

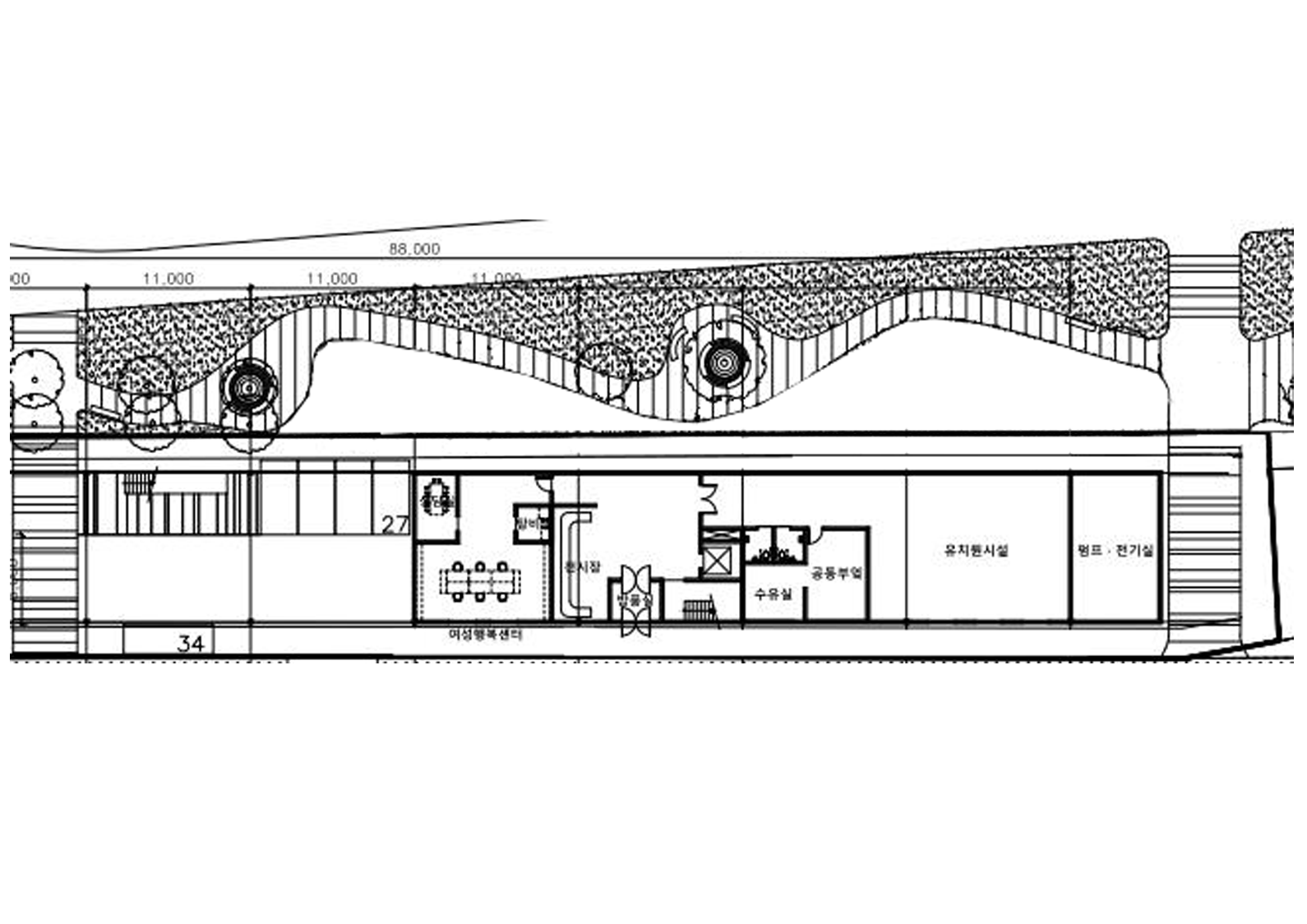

위의 비슷한 과정으로 공동주택 (아파트) 정원도 설계를 진행하였습니다.







포토샵을 이용한 포토꼴라쥬를 통해 느낌도 대략적으로 알아갈 수 있게 만들었습니다.



---

🏡공공정원설계

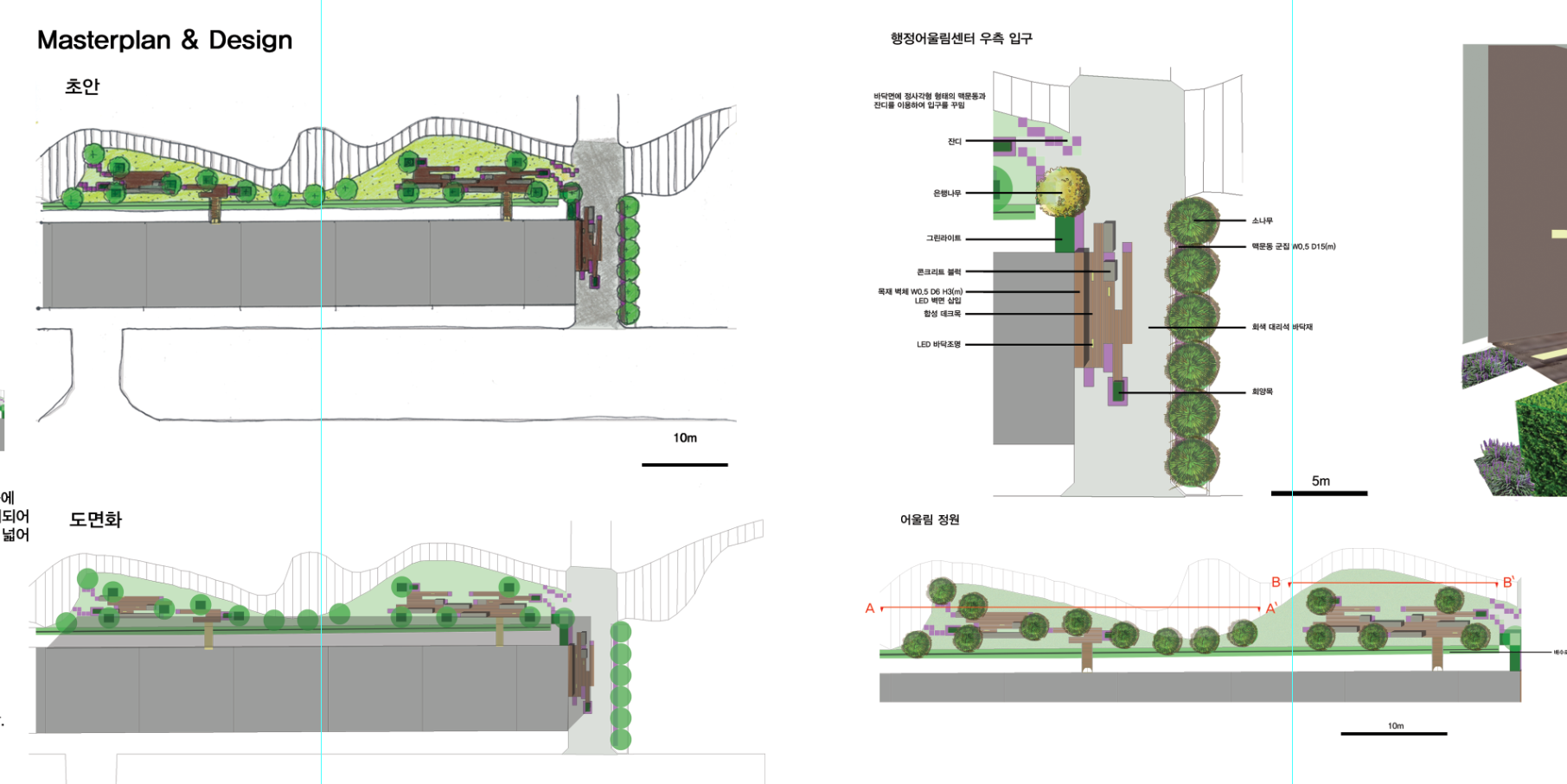

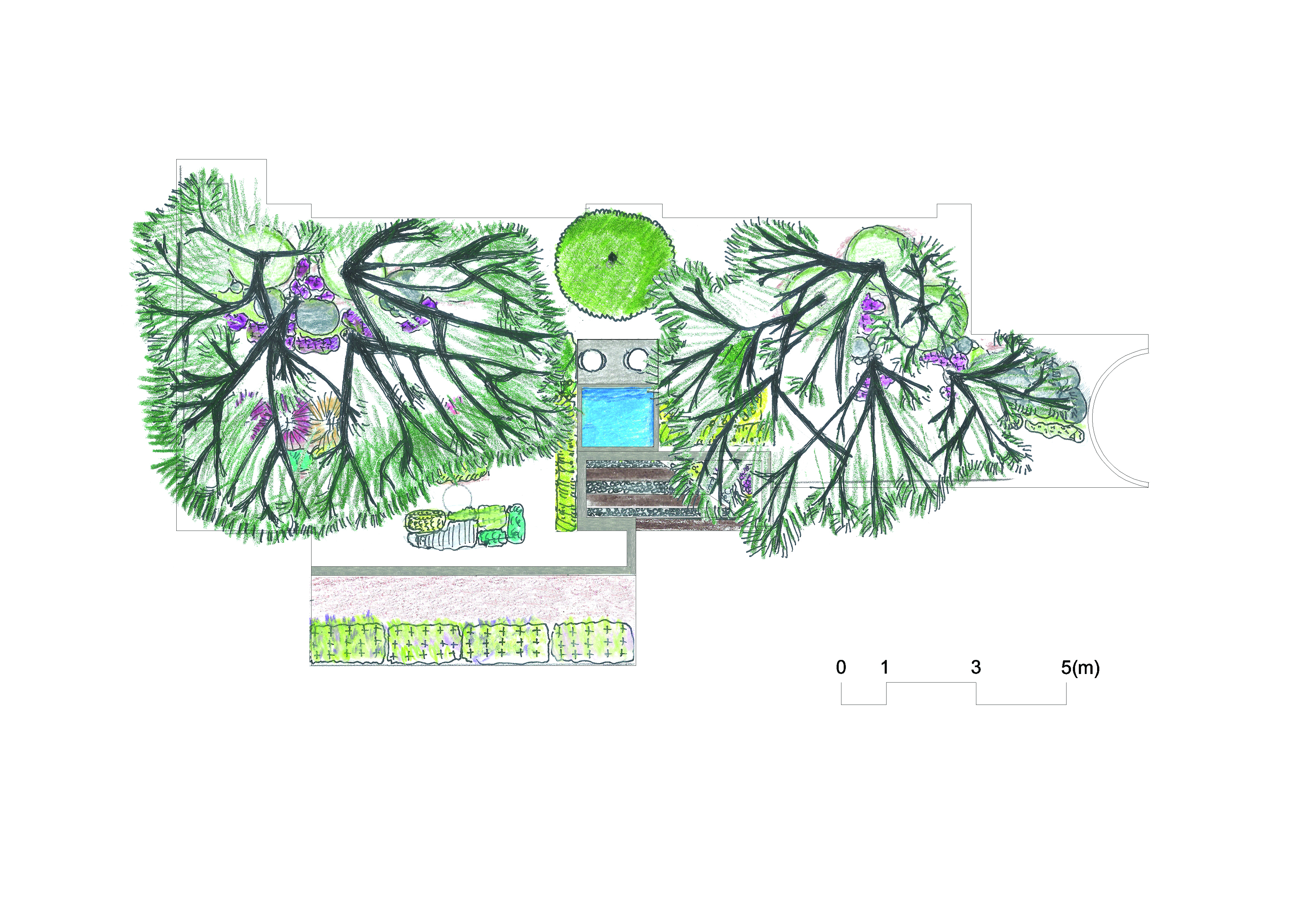

공공정원도 이와같은 방법으로 설계를 시작하였습니다.









---



🏡최종 정원설계 판넬



이와같은 일련의 과정을 통해서 최종적인 판넬까지 만들며 강의가 끝났고, 정말 시작부터 끝까지 고생했던 만큼 그만큼 포토샵 실력과 정원에 대한 이해도가 증가했음을 확연히 알 수 있는 시간이였습니다.



고생했다 나!! 그리고 교수님 감사합니다.. 지금 돌이켜보니 덕분에 배운게 정말 많습니다.
